Modul AWG CWDM4

Aplicarea tehnologiei CWDM în rețelele de telecomunicații este foarte matură. Uniunea Internațională de Telecomunicații definește 18 canale CWDM cu un interval de 20 nm în banda 1271-1611 nm. Standardul CWDM4 în comunicarea de date adoptă patru lungimi de undă, și anume 1271-1331 nm, care sunt aproape de punctul de dispersie zero al fibrei monomod G652. Modulul transceiver optic Data Center 100G, forma curentă de ambalare este QSFP28, laser cu 4 semiconductori integrat, matrice de detectoare optice și circuitul său de driver, precum și componente pasive CWDM4. Pentru a integra componenta CWDM4 în modulul QSFP28, este necesar să faceți designul cât mai mic posibil, iar cerința de dimensiune este mai strictă decât modulul CCWDM (un modul compact CWDM) în aplicația de telecomunicații.

Articol	Condiție/Metoda de măsurare	Simbol	Unitate	Tip
Articol	Condiție/Metoda de măsurare	Simbol	Unitate	Mux	Demux
Canal		CH		4
Spațiere		SPC	nm	20
CWL	25 de grade @3dB Centru	λC	nm	CH1:1271
				CH2:1291
				CH3:1311
				CH4:1331
Precizie CWL	25 de grade @3dB Centru	△λC	nm	±1
Lățime de bandă de 1 dB		BW1dB	nm	Mai mare sau egal cu 12	Mai mare sau egal cu 12
Lățime de bandă 3dB		BW3dB	nm	Mai mare sau egal cu 15	Mai mare sau egal cu 15
Uniformitatea canalului	Toate canalele ILmax-ILmin	Unitatea 1	dB	Mai mic sau egal cu 0.7
Chip Uniformity	Toate cipurile ILmax-ILmin	Unitatea 2	dB	Mai mic sau egal cu 2	/
Pierdere de inserție	@Passband±5nm;Inclusiv PDL și cuplaj de fibră	IL	dB	2~3.5	Mai mic sau egal cu 2,5
Pierdere dependentă de polarizare	Banda de trecere ± 1 nm	PDL	dB	Mai mic sau egal cu 0.5
Clipoci	Banda de trecere ± 5nm	R	dB	Mai mic sau egal cu 1.0
Pierdere de returnare		RL	dB	Mai mare sau egal cu 40
Izolare (adiacent)	Banda de trecere ± 6,5 nm	Iso	dB	/	Mai mare sau egal cu 20
Izolare (Neadiacent)	Banda de trecere ± 6,5 nm	Iso	dB	/	Mai mare sau egal cu 20
Dispersia mod de polarizare		PMD	PS	Mai mic sau egal cu 0.15	Mai mic sau egal cu 0.15
Pierdere dependentă de temperatură	-50~ plus 85 de grade	TDL	dB	Mai mic sau egal cu 0.2	Mai mic sau egal cu 0.2
Stabilitatea termică a lungimii de undă		WTS	Nm/ grad	Mai mic sau egal cu 0,012	/
Pitch canal			um	500	250
Partea de intrare/ieșire				Partea identică	Partea opusă
Dimensiunea chipului	Dimensiune maximă		mm	Mai mic sau egal cu 7,6*4.0	Mai mic sau egal cu 10,2*1,6
Înălțimea cipului			mm	Mai mic sau egal cu 1,3	Mai mic sau egal cu 1.0
Temperatura de Operare			grad	-5~ plus 80
Temperatura de depozitare			grad	-40~ plus 85

Caracteristici și avantaje

Suficientă lățime de bandă de lucru

Raza de îndoire este foarte mică

Cea mai bună consistență a canalului

Desen structural detaliat:

AWG CWDM4 Structure Size

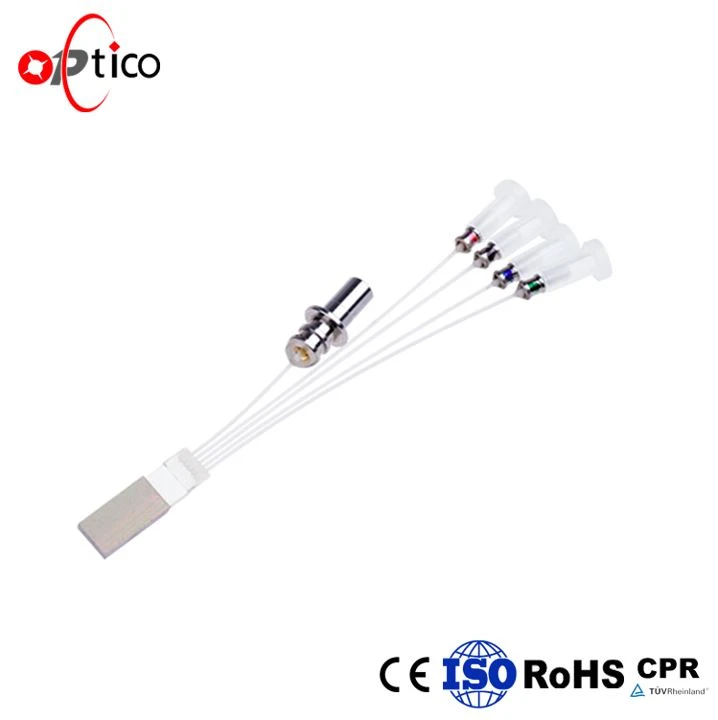

AWG CWDM4 Module

Aplicații

Folosit în principal în transmițătorul și receptorul modulului optic, utilizat pe scară largă în modulul optic activ 40G, 100G pentru multiplexarea și demultiplexarea semnalului optic.

QSFP plus

QSFP28

Într-un modul transceiver optic CWDM4, sunt necesare două cipuri CWDM4 AWG, unul pentru multiplexarea și transmiterea semnalelor optice și celălalt pentru demultiplexarea și recepția semnalelor optice. La transmițător, cipul CWDM4 AWG adoptă în principal o structură de intrare/ieșire unilaterală, dar la receptor, lungimile de undă demultiplexate vor fi detectate de fotodetector fără cuplarea la fibra monomodală.

OPTICO 4 WDM Linii de producție

4 linii de producție WDM

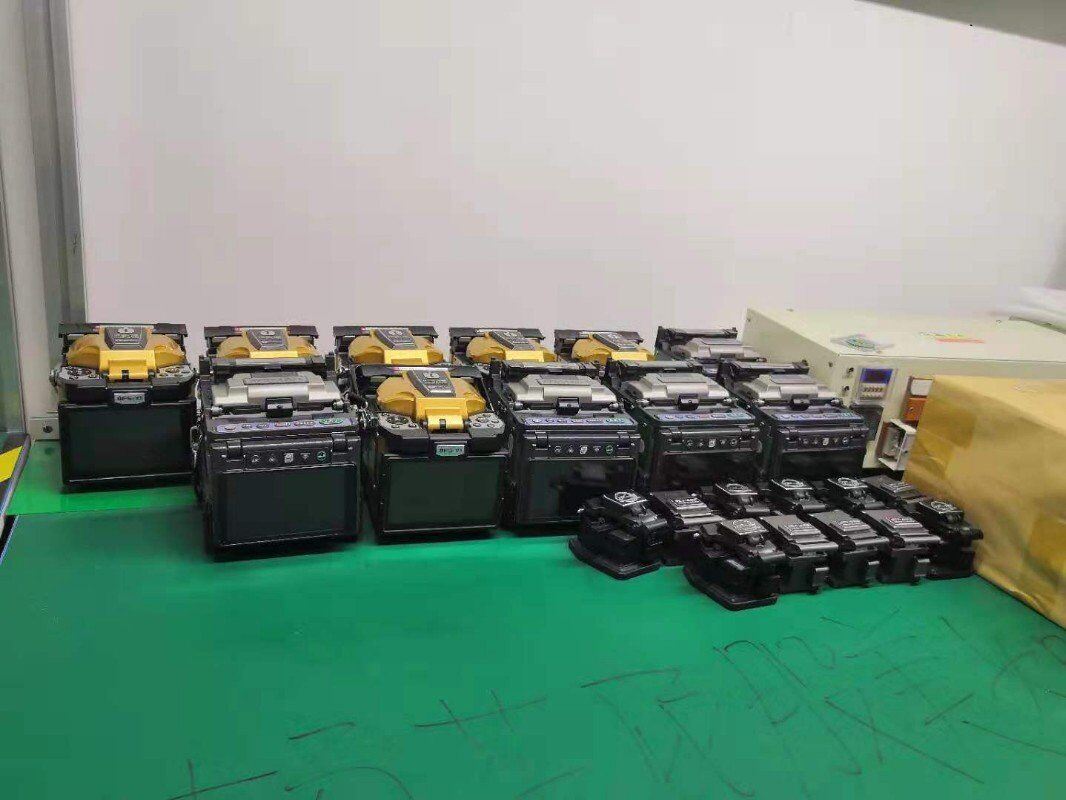

Echipament de testare importat

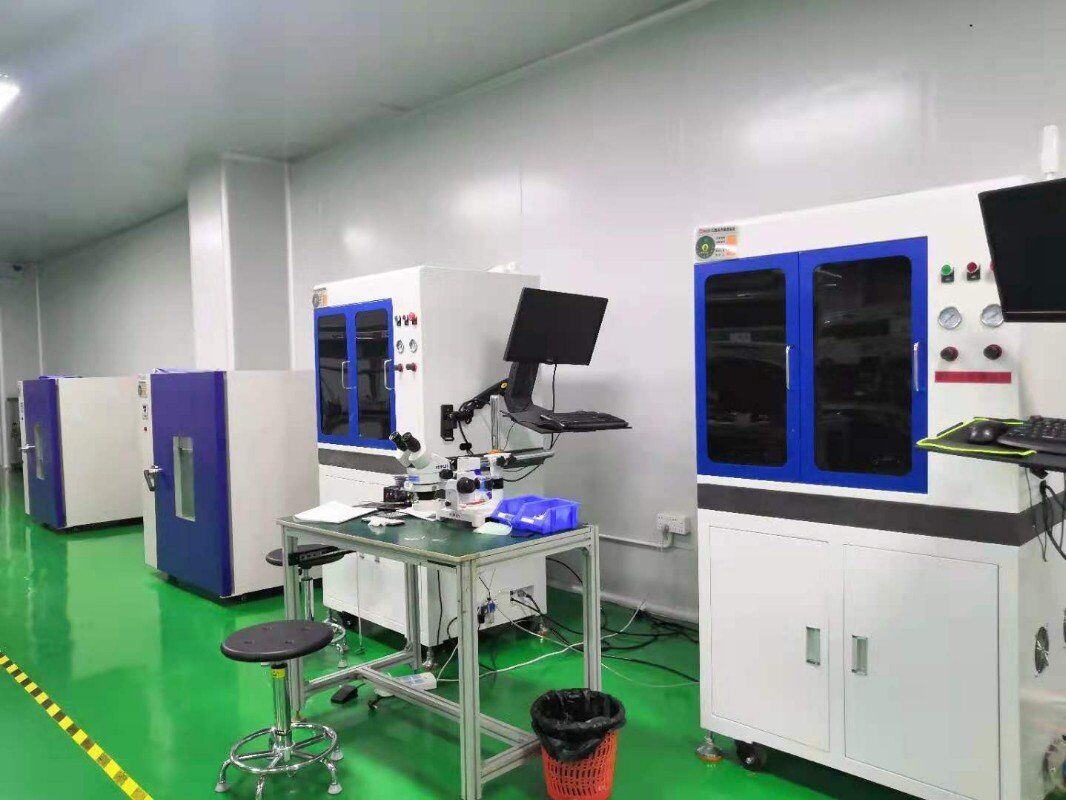

Ciclu de temperatură înaltă și scăzută

Promisiunea noastra

Test de temperatură ridicată și scăzută 100%.
Testare optică 100% riguroasă
Echipa profesionistă de service unu-la-unu
Răspuns în 24 de ore
Livrare rapidă

Tag-uri populare: awg cwdm4 mux și modul demux, China, producători, furnizori, fabrică, en-gros, personalizat

Articol	Condiție/Metoda de măsurare	Simbol	Unitate	Tip
Articol	Condiție/Metoda de măsurare	Simbol	Unitate	Mux	Demux
Canal		CH		4
Spațiere		SPC	nm	20
CWL	25 de grade @3dB Centru	λC	nm	CH1:1271
				CH2:1291
				CH3:1311
				CH4:1331
Precizie CWL	25 de grade @3dB Centru	△λC	nm	±1
Lățime de bandă de 1 dB		BW1dB	nm	Mai mare sau egal cu 12	Mai mare sau egal cu 12
Lățime de bandă 3dB		BW3dB	nm	Mai mare sau egal cu 15	Mai mare sau egal cu 15
Uniformitatea canalului	Toate canalele ILmax-ILmin	Unitatea 1	dB	Mai mic sau egal cu 0.7
Chip Uniformity	Toate cipurile ILmax-ILmin	Unitatea 2	dB	Mai mic sau egal cu 2	/
Pierdere de inserție	@Passband±5nm;Inclusiv PDL și cuplaj de fibră	IL	dB	2~3.5	Mai mic sau egal cu 2,5
Pierdere dependentă de polarizare	Banda de trecere ± 1 nm	PDL	dB	Mai mic sau egal cu 0.5
Clipoci	Banda de trecere ± 5nm	R	dB	Mai mic sau egal cu 1.0
Pierdere de returnare		RL	dB	Mai mare sau egal cu 40
Izolare (adiacent)	Banda de trecere ± 6,5 nm	Iso	dB	/	Mai mare sau egal cu 20
Izolare (Neadiacent)	Banda de trecere ± 6,5 nm	Iso	dB	/	Mai mare sau egal cu 20
Dispersia mod de polarizare		PMD	PS	Mai mic sau egal cu 0.15	Mai mic sau egal cu 0.15
Pierdere dependentă de temperatură	-50~ plus 85 de grade	TDL	dB	Mai mic sau egal cu 0.2	Mai mic sau egal cu 0.2
Stabilitatea termică a lungimii de undă		WTS	Nm/ grad	Mai mic sau egal cu 0,012	/
Pitch canal			um	500	250
Partea de intrare/ieșire				Partea identică	Partea opusă
Dimensiunea chipului	Dimensiune maximă		mm	Mai mic sau egal cu 7,6*4.0	Mai mic sau egal cu 10,2*1,6
Înălțimea cipului			mm	Mai mic sau egal cu 1,3	Mai mic sau egal cu 1.0
Temperatura de Operare			grad	-5~ plus 80
Temperatura de depozitare			grad	-40~ plus 85

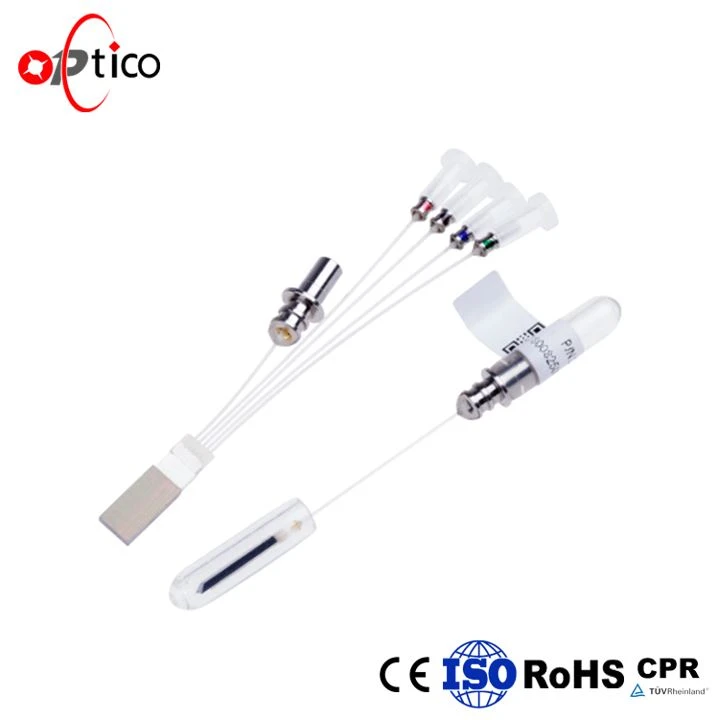

Modul Mux și Demux AWG CWDM4
