Obținerea polarității corecte în cablurile MTP/MPO

În lumea rețelelor de fibră optică, cablurile MTP/MPO au devenit din ce în ce mai populare datorită conectivității de înaltă densitate și ușurinței de utilizare. Aceste cabluri sunt utilizate în mod obișnuit pentru transmisia de date de mare viteză în centre de date, telecomunicații și alte aplicații de rețea. Un aspect important de luat în considerare atunci când lucrați cu cabluri MTP/MPO este polaritatea. Înțelegerea configurațiilor de polaritate este crucială pentru asigurarea unor conexiuni adecvate și eficiente de fibră optică. În acest articol, vom aprofunda în conceptul de polaritate și vom explora diferitele metode utilizate în sistemele de cablu MTP/MPO.

Sunt necesare două fibre optice pentru a finaliza procesul de transmisie printr-o legătură optică generală, . Modulul optic, de exemplu, are un capăt de transmisie și un capăt de recepție. Polaritatea se referă la potrivirea capetelor de trimitere și de primire la ambele capete ale legăturii optice, ceea ce este important pentru a se asigura că capătul de recepție și capătul de transmisie sunt într-o stare conectată atunci când sunt utilizate. Direcția în care se deplasează semnalul optic în fibră este determinată de polaritatea acesteia. Fără polaritatea adecvată, transmisia de date poate fi întreruptă sau poate eșua complet. Managementul polarității asigură că semnalele sunt transmise și primite în ordinea corectă, permițând o comunicare eficientă între dispozitive.

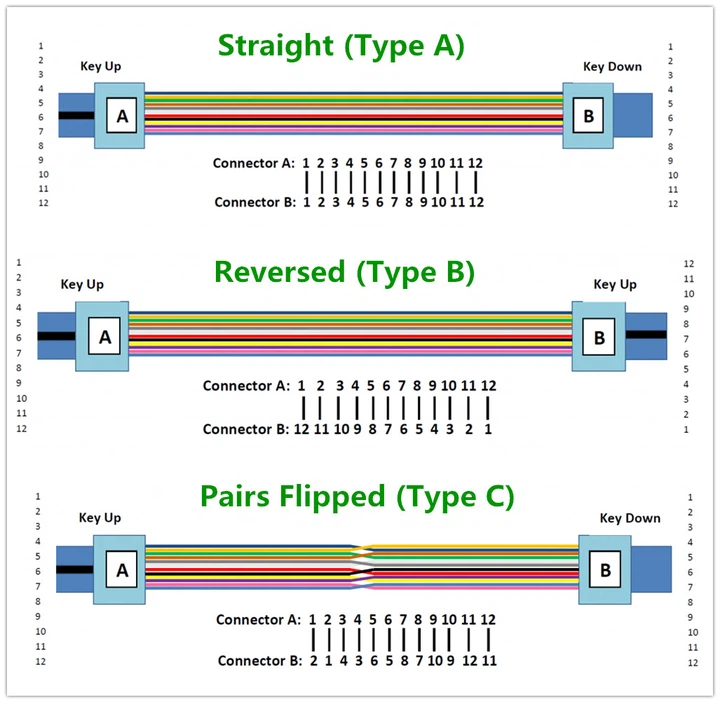

Există trei metode comune utilizate pentru a gestiona polaritatea în sistemele de cablu MTP/MPO.

• Metoda A - Drept: Această metodă menține o configurație de pin unu-la-unu, în care fibrele trec drept de la un capăt la altul. În această abordare, fibra din poziția 1 pe un conector se aliniază cu fibra din poziția 1 pe celălalt conector. Această metodă este utilizată în mod obișnuit pentru aplicațiile duplex în care semnalele de transmisie și recepție sunt separate.

• Metoda B - inversată: Metoda B inversează pozițiile a două fibre, de obicei fibrele de transmisie și de recepție. Fibra din poziția 1 pe un conector se conectează la fibra din poziția 2 pe celălalt conector și invers. Această metodă este adesea folosită în aplicații în care echipamentul necesită o configurație inversă de transmisie/recepție.

• Metoda C - Întoarcerea: Metoda C implică răsturnarea perechilor de fibre pentru a obține polaritatea dorită. De exemplu, fibrele din pozițiile 1 și 2 ale unui conector sunt comutate cu fibrele din pozițiile 3 și 4 ale celuilalt conector. Această metodă este utilizată în mod obișnuit în aplicațiile optice paralele 40G și 100G.

Pentru a simplifica gestionarea polarității, sunt disponibile diverse soluții, inclusiv cabluri de corelare MTP/MPO cu pini de polaritate pre-terminați, conectori pentru taste sus/jos și module specifice polarității. Aceste soluții elimină necesitatea reconfigurarii manuale a pozițiilor fibrelor și asigură o aliniere consecventă și precisă a polarității.

Polaritatea cablurilor MTP/MPO joacă un rol crucial în stabilirea conexiunilor fiabile de fibră optică. Înțelegând diferitele metode de polaritate și utilizând soluții adecvate, profesioniștii în rețea pot evita potențialele probleme de conectivitate și pot obține performanțe optime. Amintiți-vă, când vine vorba de cablurile MTP/MPO, obținerea polarității corecte este cheia pentru a debloca întregul potențial al infrastructurii dumneavoastră de fibră optică.
