Conectori FC UPC fibră optică
Acest conector a fost dezvoltat pentru prima dată de Japonia NTT. FC este abrevierea ferrule connector, indicând faptul că metoda de armare externă este de a utiliza un manșon metalic, iar metoda de fixare este o cataramă cu șurub. Cel mai vechi conector de tip FC, fața de capăt a capacului acului ceramic utilizat este o metodă de contact plană (FC). Acest tip de conector este simplu în structură, ușor de operat și ușor de fabricat, dar capătul fibrei este mai sensibil la praf, iar reflexia Fresnel este ușor de produs și este mai dificil să îmbunătățiți performanța pierderii de retur. Mai târziu, acest tip de conector a fost îmbunătățit, folosind un pin sferic (PC) cu o față de capăt de împerechere, iar structura externă nu a fost schimbată, ceea ce a făcut ca performanța pierderii de inserție și a returului să se îmbunătățească considerabil.
Specificații produs:
| Pierdere inserare | <=0.20db(apc),><> |
| Pierdere retur | "=60dB(APC), <> |
| Durabilitate | <=0.20db typical="" change,="" 1000=""> |
| Temperatura | -40°C până la +85°C |
| Dimensiuni gaură Ferrule | 125.0+1/-0μm, Concentricitate:<> |
| 125,5+1/-0μm, Concentricitate:<> | |
| 126.0+1/-0μm, Concentricitate:<> |
Aplicaţii:
Catv
Metrou
Echipamente de testare
Instalații de premisă
Rețele de prelucrare a datelor
Rețele de telecomunicații
Rețele locale (LAN)
Rețele cu arie largă (WANS)
Terminarea dispozitivului activ
Caracteristici:
Pierdere scăzută de inserție și pierdere de retur ridicată
Corp din alamă placat cu nichel
Cizme stil Telcordia
Aliniere de înaltă precizie
Ferrule ceramice plutitoare
Cheie antirotație de precizie și corp rezistent la coroziune
Conectorii comuni de fibră optică în laborator sunt FC / PC și FC / APC. FC aici se referă la contactor ferrule, care este un manșon metalic din oțel (o diferență între conectori de fibră optică și conectori de cablu este textura metalică, conectorii de cablu sunt în mare parte din cupru, pentru o bună conductivitate; și conectori de fibră optică Nu există nici o energie electrică, iar cuprul este moale, scump, și ruginit). Pentru conectorii care sunt toate de metal, aceste două abrevieri sunt adesea ignorate. De exemplu, FC / PC poate fi numit în mod convențional PC, în timp ce APC se referă la FC / APC. PC se referă la contact strâns (contact fizic), care este, de asemenea, aproape de contact. În funcție de diferența de pierdere de retur, conectorul este împărțit în PC, SPC, UPC și APC. SPC se referă la contactul super fizic, UPC se referă la contactul ultra fizic. Pierderea de returnare specificate de PC, SPC și UPC standardele industriei sunt -35dB, -40dB și -50dB (pierderea de returnare se referă la cât de mult din lumina este reflectată de fața finală a conectorului, mai mică pierderea de returnare, cu atât mai bine, desigur, puteți spune, de asemenea, că mai mare valoarea pierderii de întoarcere, cu atât mai bine, indiferent de semnul minus în față). Conectori diferite nu pot fi amestecate, în principiu, dar fețele de fibră sfârșitul PC-ului, SPC și UPC sunt toate plate, iar diferența este în calitatea de măcinare. Prin urmare, conexiunea mixtă a PC-ului, SPC și UPC nu va forma un conector permanent. Daune fizice. APC este complet diferit. Fața sa finală este măcinată la un unghi de 8 grade, care este de a reduce reflexia. Pierderea sa de retur standard în industrie este de -60dB. Conectorul APC poate fi conectat numai la APC. Deoarece structura APC este complet diferită de cea a PC-ului, dacă acești doi conectori sunt conectați cu o flanșă, fața capătului fibrei conectorului va fi deteriorată. Metoda de conectare APC la PC este realizată de jumperul din fibră convertit de la PC la APC. În plus, trebuie remarcat faptul că conectorii APC sunt de obicei verzi (fibrele galbene sunt doar fibre monomodale), iar ochiul uman poate vedea înclinarea suprafeței capătului fibrei. Prin urmare, pentru a evita confuzia în utilizarea conectorilor în timpul experimentului (pentru a evita distrugerea porturilor de intrare, ar fi spectrometrele), la achiziționarea de lasere, jumpere etc., producătorul ar trebui să aibă obligația uniformă de a furniza conectori APC. FC / PC FC / UPC FC / APC poate fi conexiune mixtă, atenuarea semnalului nu va fi foarte mare, în conformitate cu pierderea de inserție standard național ar trebui să fie mai mică de 0,5dB. Aplicația depinde în principal de tipul de adaptor. În general, există multe FC-uri pentru rack-uri ODF de comunicare, multe SCs pentru porturi optice echipamente, și multe STs în LAN-uri și de radiodifuziune.
Certificari:

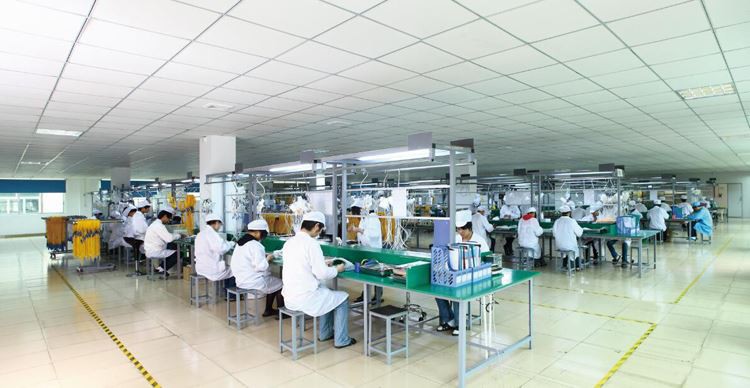

Atelier de lucru fabrică:
