Figura 8 GYTC8S Fiber Cable Auto-suport

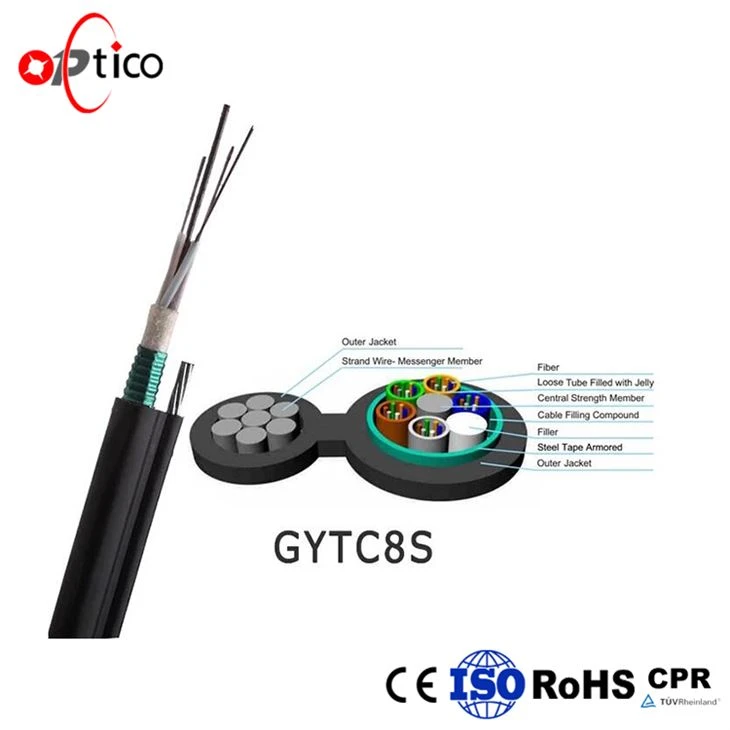

Structura cablului optic GYTC8S este că fibra optică de 250μm este învelită într-un tub liber din material de mare modul, iar tubul liber este umplut cu un compus impermeabil. Centrul miezului cablului este un miez de armare metalică (de asemenea, nemetalic, ar fi FRP, etc.), iar tubul liber (și frânghia de umplere) este răsucit în jurul miezului de armare centrală pentru a forma un miez de cablu circular compact. Sub formă de ambalaj longitudinal, un strat de bandă de aluminiu acoperit cu plastic (APL) se adaugă la teaca exterioară a miezului cablului, iar în cele din urmă teaca de polietilenă este extrudată împreună cu toronul de oțel pentru a face secțiunea transversală să fie o formă "8".

GYTC8S fiber cable self-support outdoor 1

GYTC8S fiber cable self-support outdoor 4

Locul de origine: Shenzhen, China

Nume de marcă: OPTICO

Număr model: GYTC8S

Număr de conductori: ≥ 10

Număr de rezistență: Sârmă din oțel ondulat

Tub liber: PBT

Mod aplicabil: Mod unic și Mod multiplu

Material de sârmă de suspensie: fir de sârmă de oțel

Material teacă: PE

Pierdere retur: >40dB

Pierdere inserare:<>

Aplicație:Aeriană

Interval de temperatură: -20°~60°C

Nume produs: Figura 8 GYTC8S Stranded Loose Tube Outdoor Optical Fiber

Capacitatea de aprovizionare: 3000 km/lună

Detalii ambalaj: 2km/tambur de lemn fumigat, sau după este necesar

Port: Shenzhen

Caracteristici:

Rezistența ridicată la tracțiune a firelor irecuperabile îndeplinește cerința de auto-susținere și de a reduce costul de instalare.

Bună performanță mecanică și temperture

Tub liber de înaltă rezistență, rezistent la hidroliză.

compus de umplere tub sepcial asigura o protecție critică a fibrei.

Se iau următoarele măsuri pentru a asigura etanșea cablului.

sârmă de oțel utilizată ca membru central al rezistenței;

compus de umplere a tubului liber

Umplere a miezului cablului 100%

Aplicaţii:

Se aplică la sistemul de comunicare la distanță

Sistem de rețea locală și sistem de rețea abonat

Parametrii:

		G.652	G.655	50/125μm	62,5/125μm
Atenuare (+20°C)	@850nm			≤3.0dB/km	≤3.0dB/km
	@1300nm			≤1.0dB/km	≤1.0dB/km
	@1310nm	≤0,36dB/km	--
	@1550nm	≤0,22dB/km	≤0,23dB/km
Bandă (Clasa A)	@850			≥500MHZ·km	≥500MHZ·km
Bandă (Clasa A)	@1300			≥1000MHZ·km	≥600MHZ·km
Deschidere numerică				0.200±0.015NA	0.275±0.015NA
Undă		≤1260nm	≤1480nm

Specificație structură:

Modele de cabluri	Fibra nr.	Diametru (mm)	Greutate (Kg/km)	Diametrul firului suspendat	Parte conexiune diametru (mm)	Forța maximă de tracțiune (N) Pe termen lung/pe termen scurt	Forța maximă de aplatizare (N/100m) pe termen lung/scurt	Raza de îndoire (mm) Static/dinamic
GYTC8S-2~60	2~60	9.5×18.3	218	1.0mm×7	3.0×2.5	4000/7500	500/1000	15D/30D
GYTC8S-62~72	62~72	10.5×19.3	240	1.0mm×7	3.0×2.5	4000/7500	500/1000	15D/30D
GYTC8S-74~96	62~72	12.5×20.3	280	1.0mm×7	3.0×2.5	4000/7500	500/1000	15D/30D
GYTC8S-98~120	62~72	13.5×21.3	320	1.0mm×7	3.0×2.5	4000/7500	500/1000	15D/30D
GYTC8S-122~144	62~72	15.0×24.3	350	1.0mm×7	3.0×2.5	4000/7500	500/1000	15D/30D
